Cours 8: Propriétés d’une MEF: Description

1.1 Description

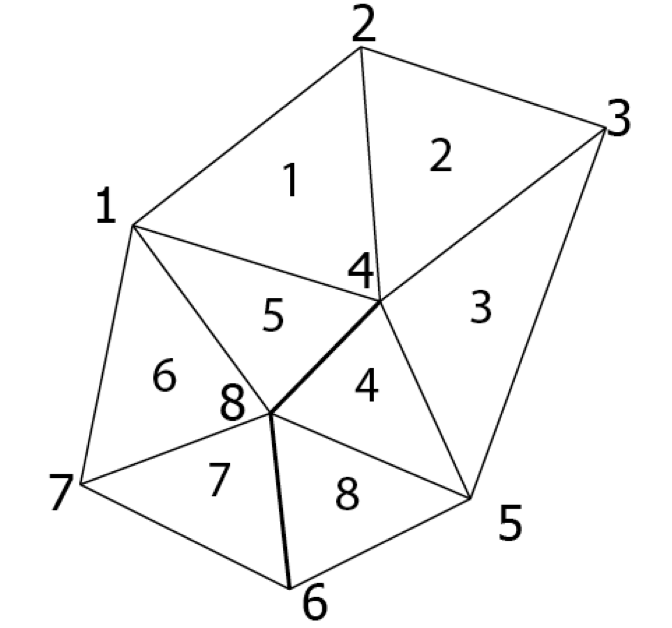

Un exemple :

$\begin{array}{l}NT=8,NS=8,\\ Nfront=6,Ncndl=2,\\ Nprop=1\end{array}$ $\includegraphics[width=2.3cm]{aimages/image8-01.png}$

Connections internes :

\[ \begin{array}{l} itab(1,1)=1\\ itab(1,2)=2\\ itab(1,3)=4\\ \ldots \end{array} \]

Coordonnées :

\[ \begin{array}{l}x_1(1)=a x_2(1)=b\\ x_1(2)= cx_2(2)=d\\ x_1(3)=e x_2(3)=f\\ \ldots \\ \end{array} \]

Connections frontières :

\[ \begin{array}{l} ifront(1,1)=1\\ ifront(1,2)=2\\ ifront(2,1)=2\\ ifront(2,2)=3\\ \ldots \end{array} \]

Propriétés internes :

\[ \begin{array}{l} iprop(1)=1\\ iprop(2)=1\\ \ldots \end{array} \]

Conditions limites :

\[ \begin{array}{l} icndl(1)=1\\ icndl(2)=2\\ \ldots \end{array} \]
