TP1 - Partie 1 - Aides : 2. 2 - Assemblage de K

TP1 - Partie 1 - Aides : Etape 2 : construction de K : 2. 2 - Assemblage de K

2. 2 - Assemblage de K

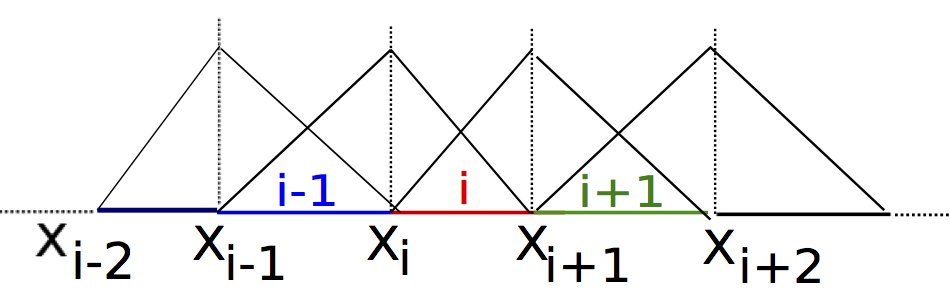

Assemblage de ${\bf \color{mycolor}K=(K_{ij})}$
en parcourant tous les segments et ajoutant les contributions de chaque segment.

$\includegraphics[width=5.5cm,height=1.3cm]{./images1/assemblage.png}$

Coefficients de la matrice $K$ :

	col. $i-1$	col. $i$	col. $i+1$	col. $i+2$
ligne $i$	${\color{blue}c_{2,1}^{(i-1)}}$	${\color{blue}c_{2,2}^{(i-1)}} + {\color{red}c_{1,1}^{(i)}}$	${\color{red}c_{1,2}^{(i)}}$	0
ligne $i+1$	0	${\color{red}c_{2,1}^{(i)}}$	${\color{red}c_{2,2}^{(i)}}+{\color{green}c_{1,1}^{(i+1)}}$	${\color{green}c_{1,2}^{(i+1)}}$
ligne $i+2$	0	0	${\color{green}c_{2,1}^{(i+1)}}$	${\color{green}c_{2,2}^{(i+1)}}+{\color{black}c_{1,1}^{(i+2)}}$
