Cours 1: Introduction à l’aéroélasticité: Les coefficients aérodynamiques

Cours 1: Introduction à l’aéroélasticité : Modélisation des charges aérodynamiques : Les coefficients aérodynamiques

3.2 Les coefficients aérodynamiques

Les coefficients Eiffel et Lilienthal

$F_ x,F_ y,F_ z,M_ x,M_ y,M_ z$ sont les forces et les moments mesurés;
$L$ est une longueur de référence (un bras de levier).

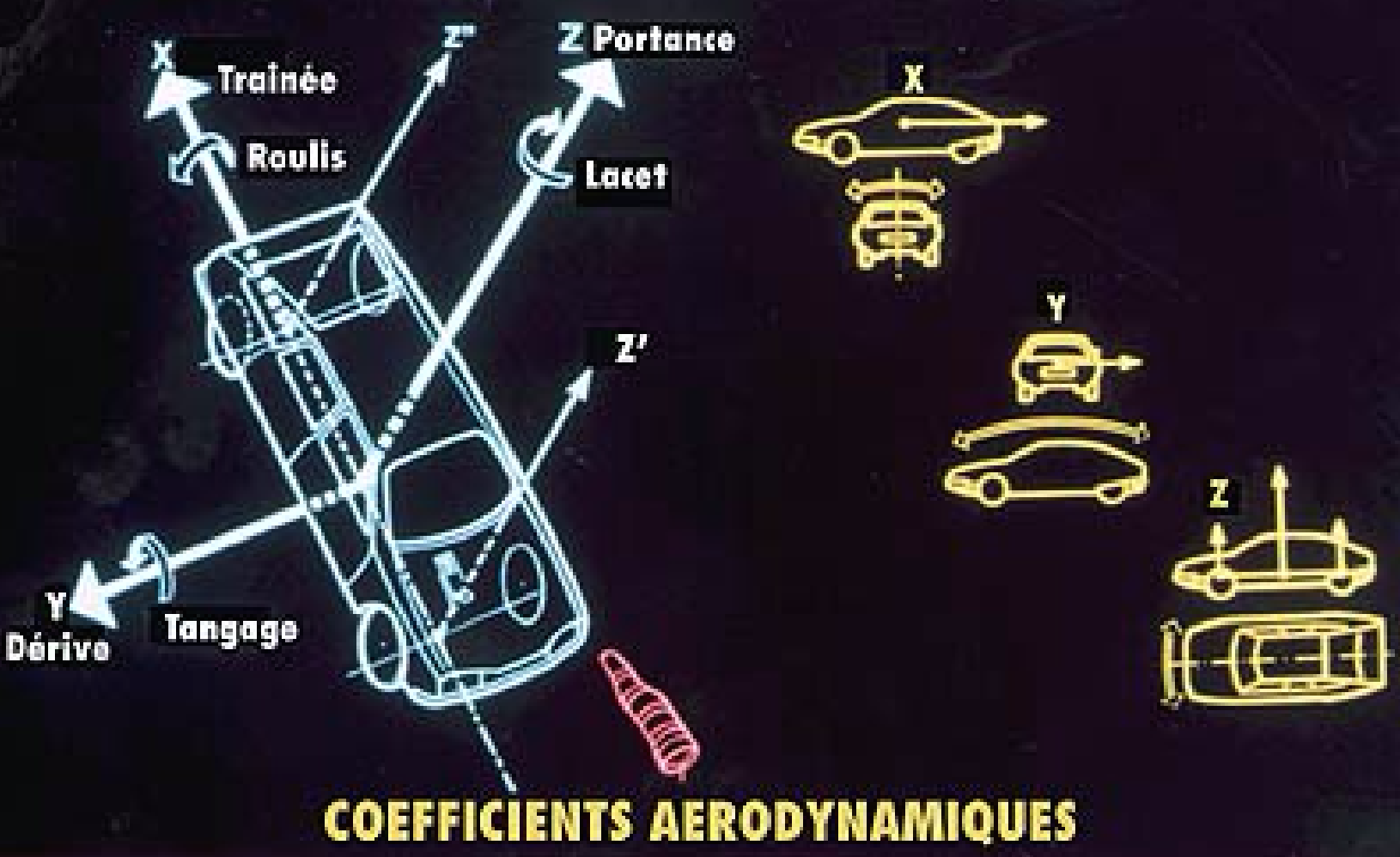

Les coefficients Eiffel

$\includegraphics[width=4.6cm,height=2.4cm]{aeroimages/image1-21.png}$

\[ \left\{ \begin{array}{l}c_ x=F_ x/F_ x^{Ber},\hbox{ traînée,}\\ c_ r=M_ X/LF_ x^{Ber}\hbox{ roulis;}\end{array}\right. \]\[ \left\{ \begin{array}{l}c_ z=F_ z/F_ x^{Ber} \hbox{ portance,}\\ c_ l=M_ z/LF_ x^{Ber}\hbox{ lacet;}\end{array}\right. \]\[ \left\{ \begin{array}{l}c_ y=F_ y/F_ x^{Ber} \hbox{ dérapage,}\\ c_ m=M_ y/LF_ x^{Ber} \hbox{ tangage.} \end{array}\right. \]

Exemples de $c_ x$ classiques

$\includegraphics[width=4.8cm,height=5.6cm]{aeroimages/image1-19.png}$
