3.3 Un autre exemple

Un autre exemple: une maquette de Rafale en souflerie

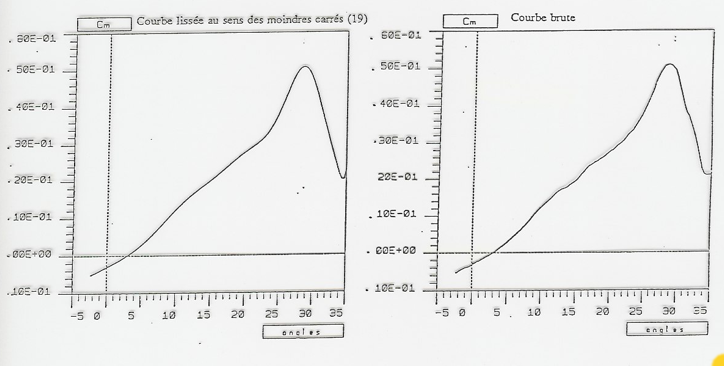

Courbes $c_{m_0}$ du Rafale nu

$\includegraphics[width=4.4cm,height=2cm]{aeroimages/image2-17.png}$

Chute du $C_{m_0}$ vers $28^0$.

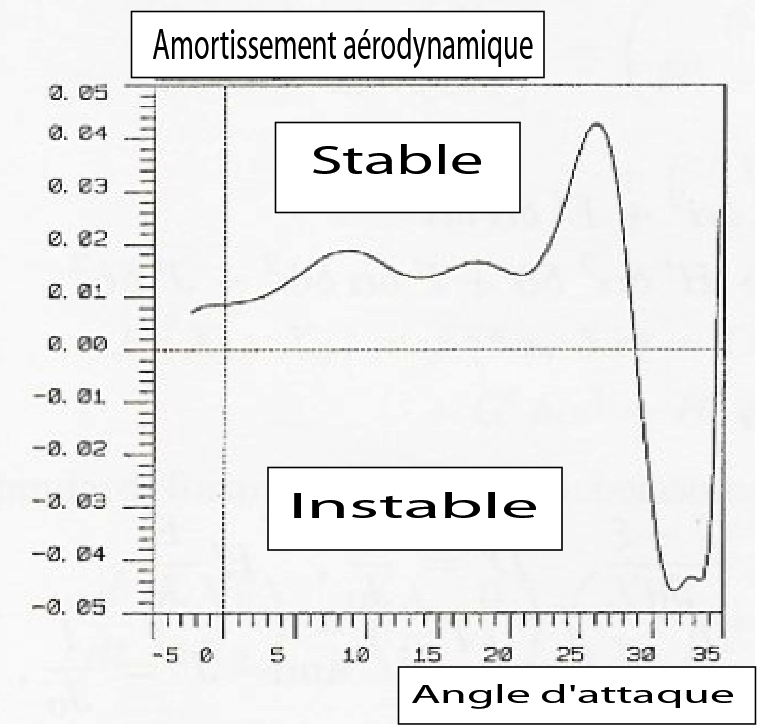

Courbe de l’amortissement $D$

$\includegraphics[width=4.4cm,height=2.5cm]{aeroimages/image2-18.png}$

Instabilité confirmée par l’expérience en soufflerie.

L’explication

Ouvrir/fermer la vidéo.

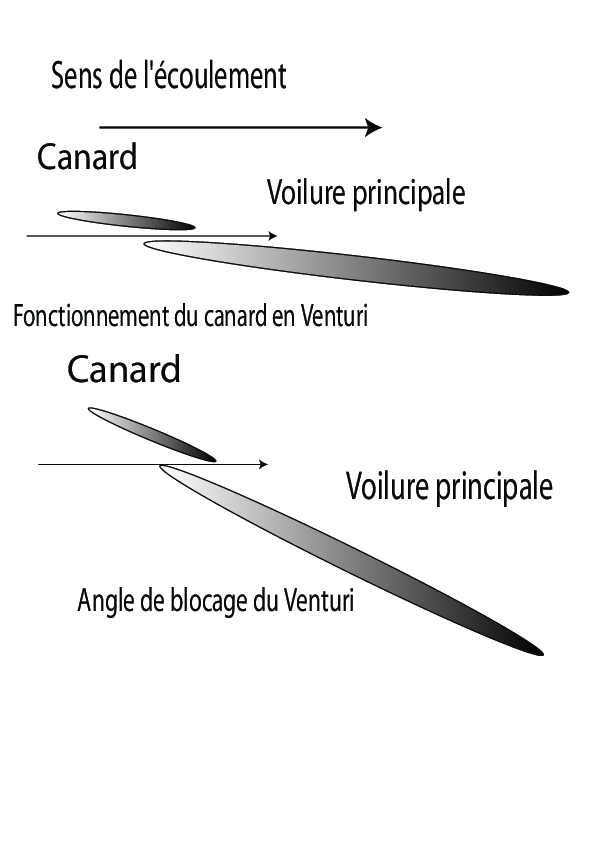

Le canard fonctionne comme un foc (effet Venturi) qui arrête d’être alimenté vers $28^0$ ce qui fait chuter la composante de portance sur l’amont de la voilure delta.

Le moment de tangage en arrière du bord d’attaque chute donc, (cours 8).
