1.1 Une voilure tremblante
Une voilure tremblante

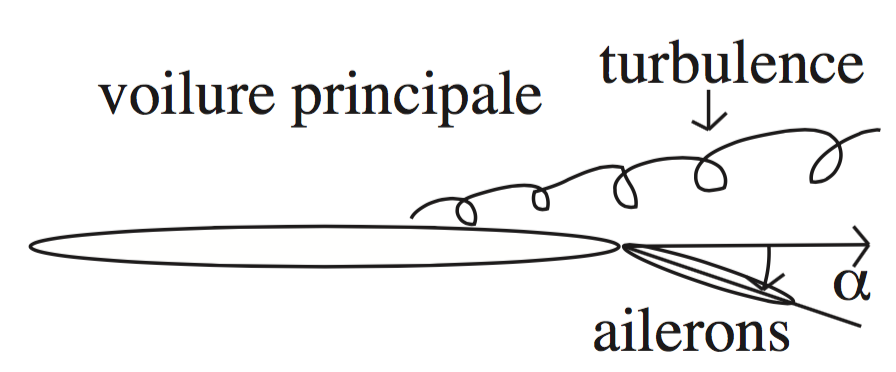

Des détachements tourbillonnaires de la voilure principale viennent frapper l’empennage arrière. Observé sur des Wildcats.
| |

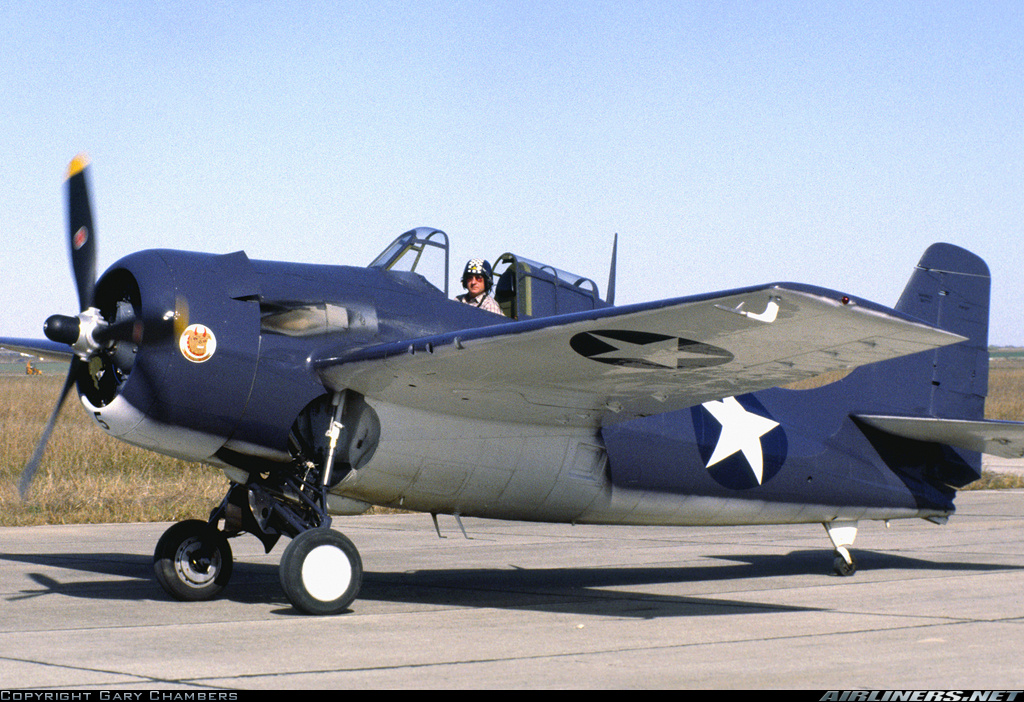

Un Wildcat (1943) |
![\includegraphics[width=4cm,height=2.4cm]{aeroimages/image3-2.jpg}](images/img-0003.jpg) |
![\includegraphics[width=4cm,height=2cm]{aeroimages/image3-3.png}](images/img-0004.png) |
|
|
Un modèle de tremblement (buffting) |
On modélise le mouvement de la gouverne d’aile par: |
($\alpha -\alpha _0$ est la fluctuation d’angle, autour de $\alpha _0$): \[ \left\{ \begin{array}{l}\ddot\alpha +\omega ^2(\alpha -\alpha _0)=M(t,\alpha ,\dot\alpha ),\\ \alpha (0)=\alpha _0+\delta \alpha _0,\dot\alpha (0)=\delta \alpha _1,\end{array}\right. \] où la pulsation du modèle sec est: ( c’est-à-dire sans la raideur aérodynamique,) \[ \omega =\sqrt {\frac{C}{J_0}}. \] |
|
|
|
|
|
|
