3.3 Le recoupement expérience calcul

Le recoupement expérience calcul

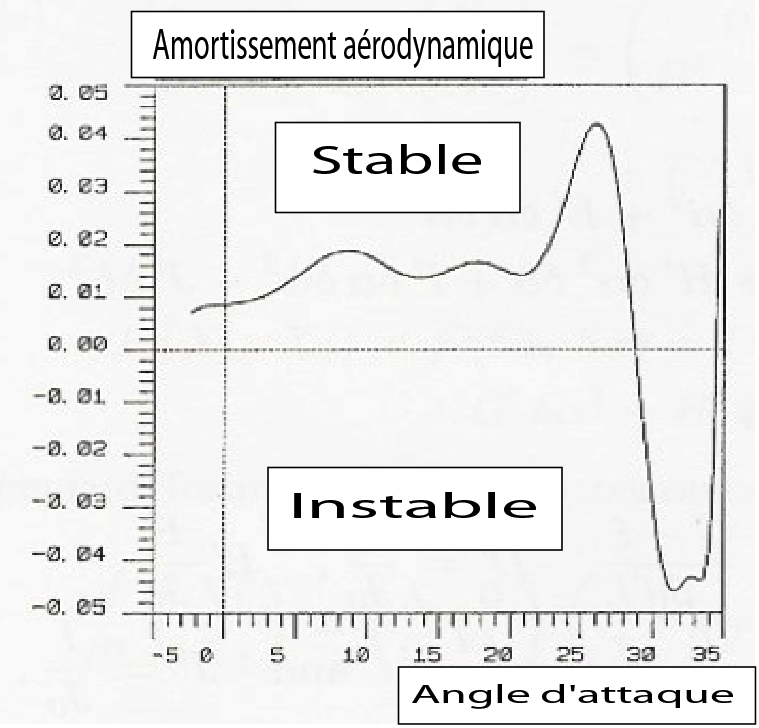

Amortissement aérodynamique.

\includegraphics[width=4.8cm,height=4cm]{aeroimages/amortissement.png}

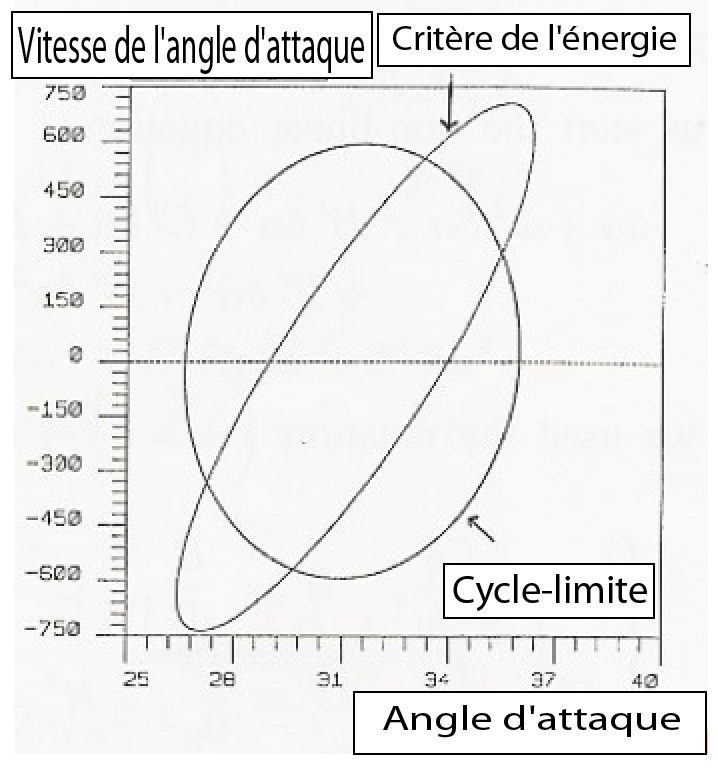

Cycle limite et critère de l’énergie

\includegraphics[width=5cm,height=4cm]{aeroimages/limitcycle.png}





L’instabilité d’amortissement du modèle se développe pour des incidences telles que: $28^{0}\leq \alpha \leq 34^{0}$, ce qui correspond à l’expérimentation. De plus, le cycle limite calculé coïncide avec celui observé en soufflerie et le trou énergétique de la cinquième harmonique est bien celui du premier terme résonnant (voir cours 7).
